Κατακόρυφη χάραξη - Μηκοτομή

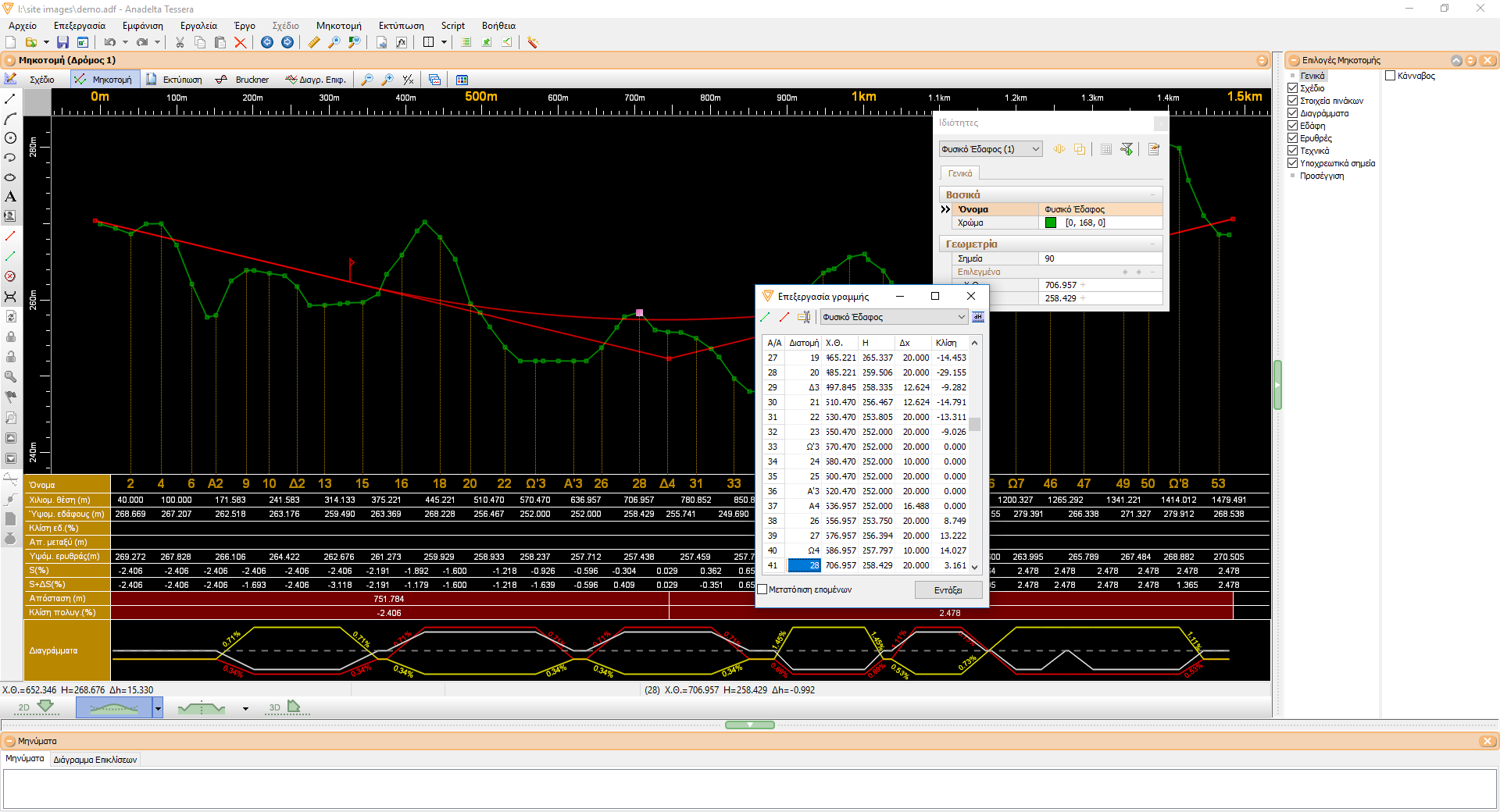

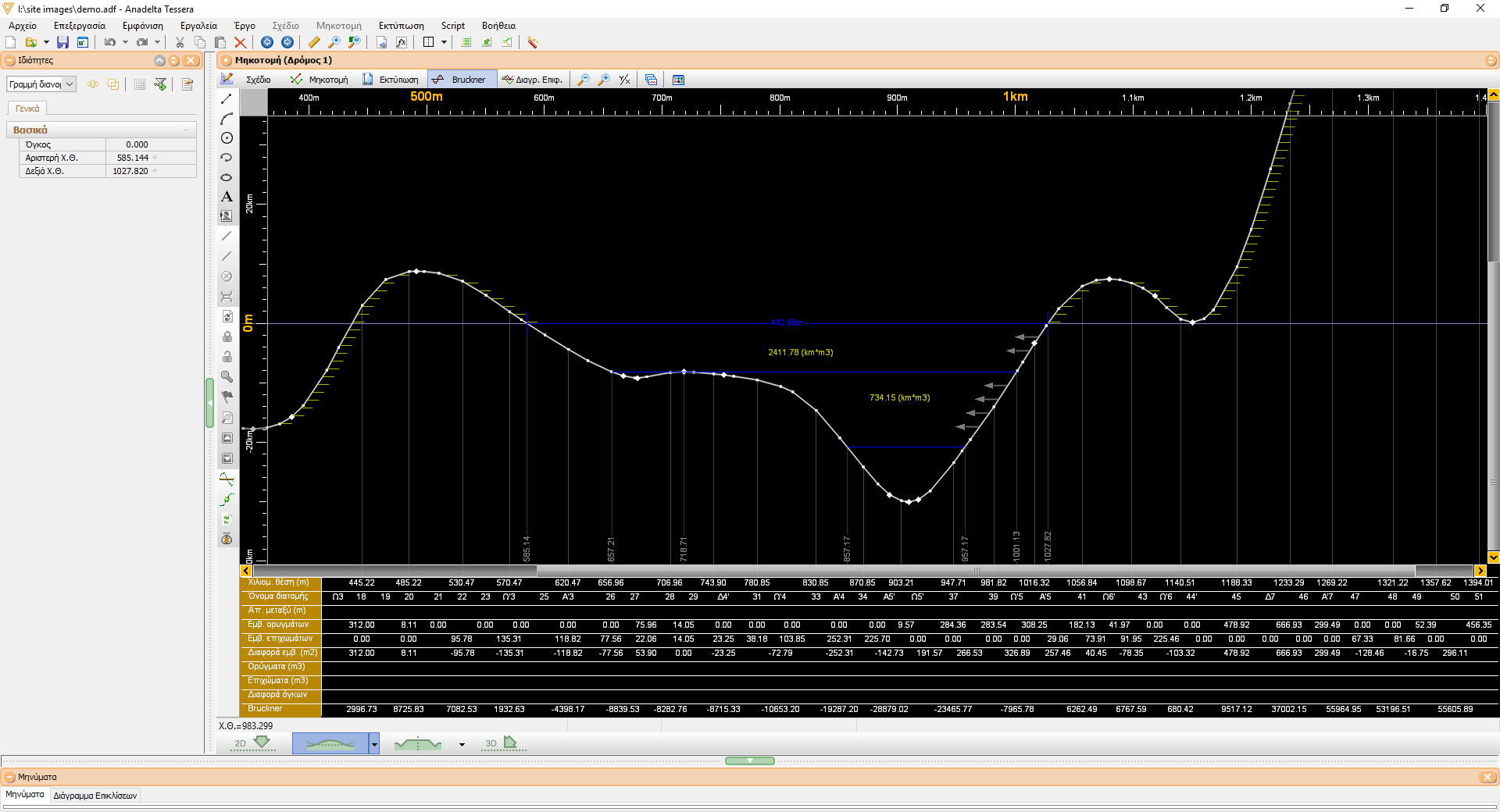

Αμέσως μετά τον ορισμό των θέσεων των διατομών στην οριζόντια χάραξη, προκύπτει η μηκοτομή του εδάφους. Μετά από οποιεσδήποτε μεταβολές της οριζόντιας χάραξης προκύπτει μια νέα μηκοτομή. Η εισαγωγή της ερυθράς γίνεται με το ποντίκι, με πίνακες ή με εισαγωγή αρχείων κειμένου. Κατά την εισαγωγή ή τη διόρθωση εμφανίζονται στο ίδιο παράθυρο βοηθητικά στοιχεία όπως η υψομετρική διαφορά ερυθράς εδάφους, οι κατά μήκος κλίσεις ερυθράς και εδάφους, το διάγραμμα καμπυλότητας, το διάγραμμα επικλίσεων κ.α. Η πολυγωνική της κατακόρυφης χάραξης και οι ακτίνες καμπυλότητας μπορούν να αλλάζουν και γραφικά παρουσιάζοντας τυχόν προβλήματα με αλλαγή χρώματος των σχετικών στοιχείων. Οι κορυφές της κατακόρυφης χάραξης τοποθετούνται από το πρόγραμμα στο χώρο. Οι μεταβολές στην οριζόντια χάραξη οδηγούν στην αυτόματη αναμόρφωση της πολυγωνικής της κατακόρυφης χάραξης, η οποία μόνο τοπικές ρυθμίσεις μπορεί να χρειαστεί.
